無錫不銹鋼板廠家無錫漢能不銹鋼2019年11月7日訊 新產品牌號QN1803，屬全球首發(fā)含氮、高耐蝕、節(jié)鎳奧氏體不銹鋼產品。在保證與304不銹鋼相當?shù)哪透g性能基礎上，提高了材料的強度，同時降低了材料成本，使之具有比304不銹鋼更高的性價比和更強的市場競爭力。
QN1803具有如下特點：

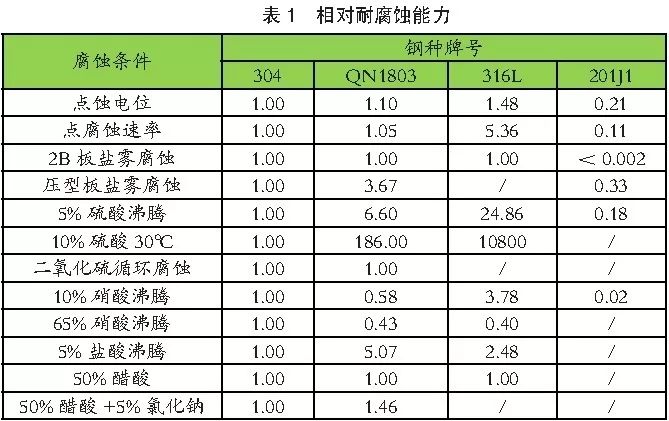

1）點蝕當量（PREN=Cr+ 3.3Mo+30N-Mn）在19.0以上，擁有與304不銹鋼至少同等的耐點蝕性能。在稀鹽酸、稀硫酸、醋酸+鹽等環(huán)境下的耐均勻腐蝕能力遠勝于304不銹鋼。2）在折彎、沖壓、硬態(tài)等各種冷加工成形后的實際使用狀態(tài)下，耐腐蝕能力優(yōu)于304不銹鋼。3）屈服強度是304不銹鋼的1.3倍以上，并且擁有不低于45%的延伸率。耐磨性能和疲勞性能優(yōu)于304不銹鋼。4）良好的焊接性能，焊后強度比304不銹鋼高，耐腐蝕性能和304不銹鋼相當。表1比較了各種不銹鋼的耐腐蝕能力。中國鋼鐵工業(yè)協(xié)會于2019年10月8日發(fā)布了6項高強度含氮奧氏體不銹 鋼08Cr19Mn6Ni 3Cu2N（QN1803）系列產品團體標準。該系列產品是青拓集團有限公司經過一年多時間的產品研發(fā)、制造和市場推廣應用，全球首發(fā)的新型奧氏體不銹鋼品種。該系列產品以其高強度和優(yōu)良耐蝕性贏得了用戶的高度認可和廣泛贊譽，并在板帶、裝飾焊管、盤條、鋼棒、型鋼和無縫管坯等六大領域成功批量應用。

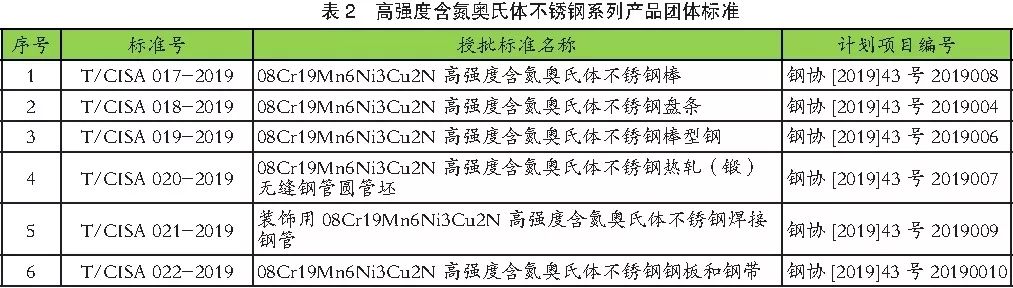

為了發(fā)揮標準在新產品開發(fā)和市場推廣中的引領作用，青拓集團充分利用團體標準快速響應市場、滿足科技創(chuàng)新需求的優(yōu)勢，向中國鋼鐵工業(yè)協(xié)會團體標準主管部門提出了制定系列團體標準的項目建議，并得到了各級主管部門的大力支持。在冶金工業(yè)信息標準研究院標準化專業(yè)團隊的指導下，系列標準快速立項，專業(yè)團隊開展編制，全國范圍廣泛征求意見，標準預審討論，產學研用共同參與審查，快速報批和發(fā)布。標準研制過程歷時約6個月，青拓集團研究院、福建海利科技有限公司、福建宏旺實業(yè)有限公司、廣東雙興新材料集團有限公司、佛山市泰裕達鋼業(yè)集團有限公司、江陰祥瑞不銹鋼精線有限公司、奧展實業(yè)有限公司、浙江東明不銹鋼制品和浙江青山鋼管有限公司等產業(yè)鏈合作伙伴共同參與了編制；北京科技大學、復旦大學、上海大學、鋼鐵研究總院等大學和科研院所，寶鋼、太鋼、山東泰山鋼鐵、北海誠德、共同管業(yè)等鋼鐵企業(yè)，以及鋼鐵流通、建筑等領域的30多位專家參與了審查和指導。標準整個研制過程，充分體現(xiàn)了快速響應、程序規(guī)范、專業(yè)指導、產學研用協(xié)同和上下游結合的特點，從而保證了標準文本質量和技術水平，確保了標準發(fā)布后的市場認可和生命力。6項標準涉及產品是我國自主研發(fā)的新型節(jié)鎳不銹鋼，這些新材料的及時納標，填補了標準空白，為生產制造和下游設計采購提供了依據(jù)，為規(guī)范市場和提升產品質量提供了支撐。6項標準的研制，為我國鋼鐵行業(yè)發(fā)展壯大團體標準，推進建立鋼鐵領域政府主導制定國家、行業(yè)標準與市場自主制定團體標準協(xié)調配套的新型標準體系作出了積極貢獻。具體發(fā)布的6項標準見表2。新產品QN1803在保證與304不銹鋼相當?shù)哪透g性能基礎上，提高了材料的強度、硬度，同時降低了材料成本，使之具有比304不銹鋼更高的性價比和更強的市場競爭力。在板材、線材、管材、棒材、型材等諸多領域已獲得應用。QN1803用于建筑屋面瓦、墻面瓦。由于其強度高：屈服強度達到Q355級，遠高于304不銹鋼的Q235級?？梢詼p少材料厚度，進一步實現(xiàn)產品輕量化。并且保證了和304不銹鋼至少同等的耐腐蝕性，尤其在硫酸、鹽酸等車間環(huán)境下，QN1803的耐腐蝕能力更強。QN1803用于不銹鋼裝飾管行業(yè)，如圍欄、車站隔欄、樓梯扶梯、防盜窗等。保證了304不銹鋼優(yōu)異的耐腐蝕性并克服了其材質偏軟，安全系數(shù)低的問題，且成本比304不銹鋼更有優(yōu)勢，在該領域非常適用于替代304不銹鋼。QN1803在煤炭行業(yè)瓦斯氣體抽排放所用螺旋焊管中，具有和304不銹鋼同等甚至更優(yōu)異的耐腐蝕性，尤其含S腐蝕環(huán)境下耐蝕性更強。同厚度規(guī)格下，其抗負壓能力更強。同時具有良好的焊接性能以及更優(yōu)良的耐磨性。在畜牧養(yǎng)殖設備行業(yè)中，如養(yǎng)豬通條食槽、育肥雙面料槽等，QN1803材質制作的成品在保證304不銹鋼的抗腐蝕基礎上，更耐牲畜擠壓、拱扒，免維護更環(huán)保，使用壽命更久。另外，在不銹鋼罐體、地漏、垃圾箱、崗亭、門窗鉸鏈等領域也得到廣泛應用。使用QN1803制作五金線，如輻條線、釘線及電解拋光線，強度級別高于304不銹鋼，客戶關注的10%次氯酸鈉腐蝕試驗表明，耐蝕性與304不銹鋼相當。在冷加工變形條件下，QN1803的形變誘導馬氏體含量相比304H低50%以上，在60% 拉拔減面率以下呈現(xiàn)極弱磁性，QN1803非常適合用于冷加工后要求弱磁性的領域。不銹鋼輻條線在同一載荷下斷裂時周次QN1803＞304H＞304，在三種載荷（應力范圍412.2-550、487.5-650、630-840MPa）下，QN1803耐疲勞性能都是最好的，疲勞極限最高，QN1803可以代替304H和304不銹鋼。使用QN1803制作彈簧線，全程無斷線，抗扭強度及抗拉強度高于304H和304不銹鋼，繞簧良品率達到99.38%，高于304H，耐蝕性能合格。使用QN1803制作內外六角螺栓、螺帽和膨脹螺栓等，成材率高，成品強度高，耐腐蝕性能優(yōu)良，可代替304和304B不銹鋼。使用高強、高耐磨QN1803制作礦山篩網，強度及硬度與808B相當，耐腐蝕性能更加優(yōu)異，耐磨性能優(yōu)于304和201不銹鋼，可代替201不銹鋼、808B及304不銹鋼。為了驗證QN1803的耐磨損性能，進行了試驗。試驗方法：三體磨損試驗機，砂輪轉動頻率為每分鐘200次，磨損時間1h，研磨介質為SiO2，粒度為50-70目，磨損載荷依次選擇20N、60N和100N。試驗結果顯示，在三種載荷下，QN1803都表現(xiàn)出最佳的耐磨損性能。使用QN1803制作建筑裝飾和防護、防盜、防塵用金剛網，耐蝕性更好，強度高，堅固美觀，可代替201不銹鋼、304不銹鋼和其他錳鋼。使用QN1803制作車削件，QN1803屈服強度達到 400MPa以上，可替代碳鋼的 Q345及正火狀態(tài)的45#；成品硬度達到240HV以上，遠高于304不銹鋼，滿足客戶要求。使用QN1803管坯經過穿孔、擴孔、軋管或拉管等工藝制作無縫鋼管，經過超聲波探傷和水壓測試合格，成品管力學性能優(yōu)于304不銹鋼，耐蝕性與304不銹鋼相當；產品已用作鍋爐換熱器管和普通流體輸送用管道。
