對比304、304L、304H不銹鋼。詳解304H（S30409）合金知識
304H合金一般屬性
耐腐蝕 防止產(chǎn)品污染 抗氧化 易于加工 良好的成形性 外觀精美 易于清潔 高強度、低重量 低溫環(huán)境下，良好的強度和韌性 已存在多種產(chǎn)品形式
★由于版面限制，下面的圖片請點擊放大看！

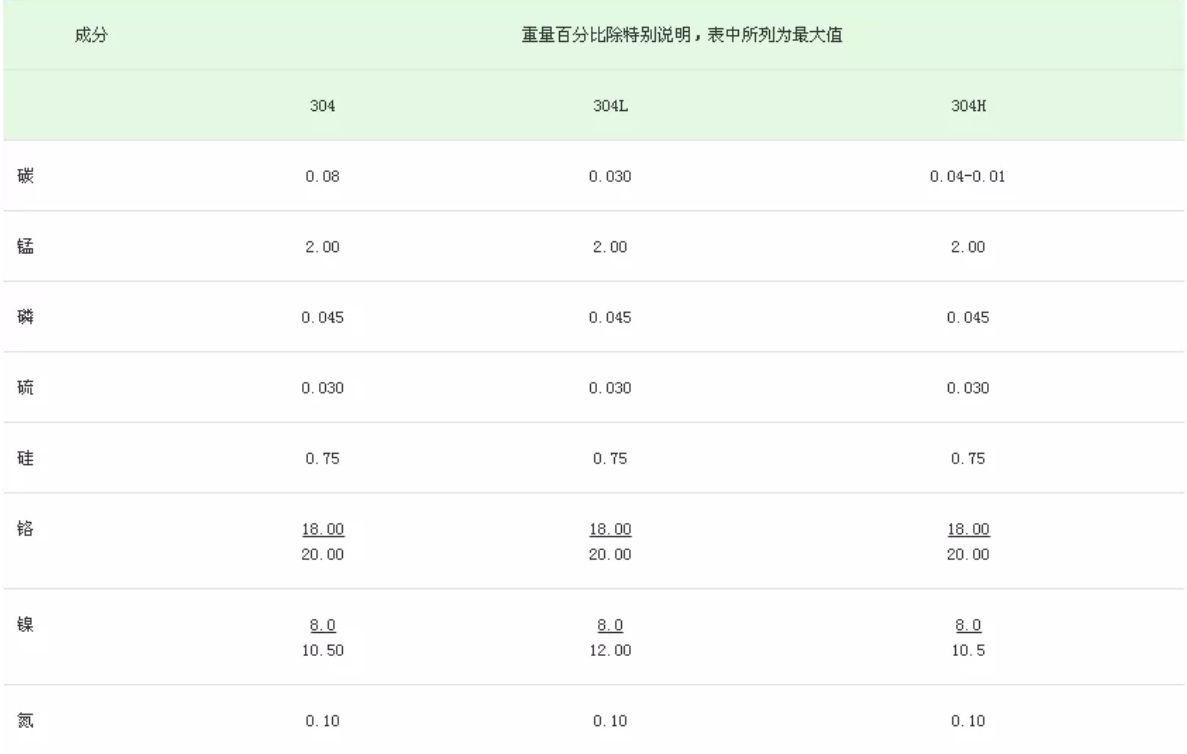

一、化學成分
1

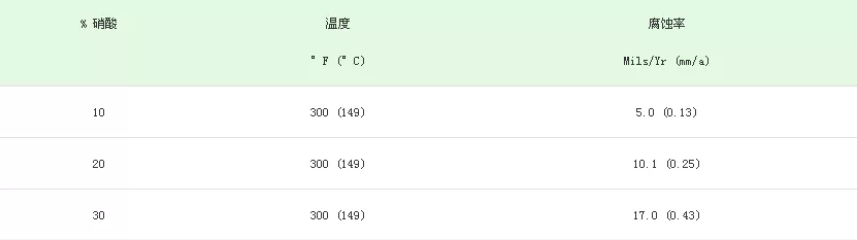

均勻腐蝕：奧氏體不銹鋼304，304L，304H，在適度的氧化和還原環(huán)境下，具有相當?shù)哪透g性。這些合金被廣泛用于加工和處理食物飲料，奶制品設(shè)備和器具。熱交換器，管道，油罐，和其他與淡水接觸的加工設(shè)備都可以采用這些合金。這些合金的鉻含量是18-19％，在氧化環(huán)境下具有抗氧化性。下表是304合金在稀硝酸環(huán)境下的氧化率。
2

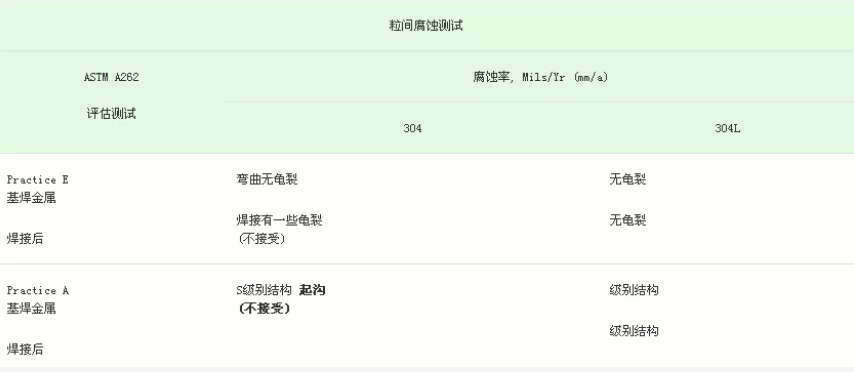

粒間腐蝕：18-8奧氏體不銹鋼暴露在800°F至 1500°F (427°C至 816°C)溫度下，可能引起碳化鉻在晶界沉淀。這類不銹鋼暴露在苛刻環(huán)境下，容易形成粒間腐蝕。304合金中的碳成分導致其在氣焊和熱影響區(qū)焊接過程中的熱狀態(tài)下，產(chǎn)生敏化。因此，材料在焊后狀態(tài)使用的情況下，通常選用碳含量較低的304L合金。低碳含量延長了碳化鉻沉淀到危害水平的時間，但是材料長期處于沉淀溫度范圍內(nèi)，并不能完全消除這種沉淀。
3

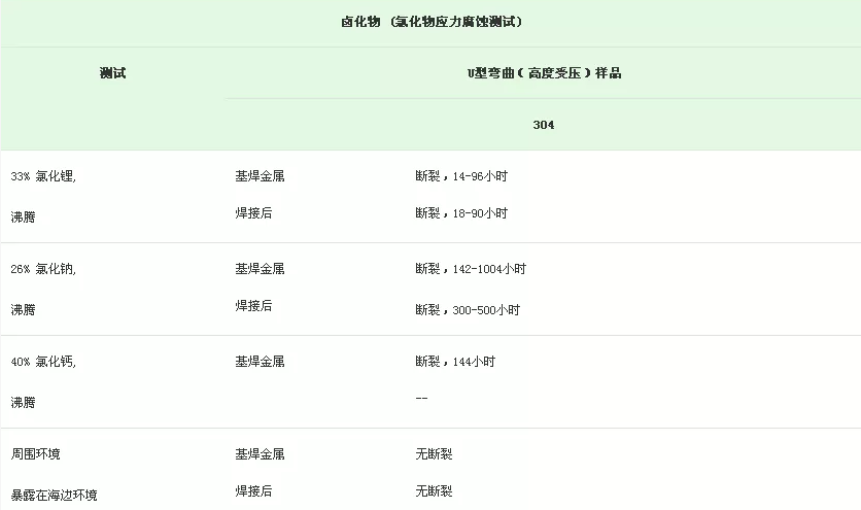

應(yīng)力腐蝕龜裂：304，304L，304H合金是奧氏體不銹鋼中最容易發(fā)生應(yīng)力腐蝕龜裂的（SSC），因為他們的鎳含量相對低。引起應(yīng)力腐蝕龜裂的條件有：（1）鹵化物離子的存在（通常是氯化物），（2）殘余的張力，（3）溫度超過120°F (49°C)。合金成形過程中的冷變形，拉幅成管板，焊接操作等都可以產(chǎn)生應(yīng)力。退火，冷變形后的消除應(yīng)力熱處理都可減少應(yīng)力，因而降低了鹵化物應(yīng)力腐蝕龜裂可能性。在可能引起粒間腐蝕的環(huán)境中，低溫退火狀態(tài)下作業(yè)，最好選擇低碳的304L合金材料。
4
點腐蝕：18-8合金被非常成功地應(yīng)用在氯離子含量低的淡水中。一般來說，尤其是有縫隙出現(xiàn)的情況下，18-8合金的極限是100ppm 的氯化物。高含量的氯化物可能引起隙腐蝕和點腐蝕。在更嚴厲的條件下，如：低PH值，或者高溫，則會考慮使用鉬含量較高的合金，如316。18-8合金也不建議用于海洋環(huán)境。
密度：
0.285 lb/in3 (7.93 g/cm3)
抗拉彈性模數(shù)：
29 x 106 psi (200 GPa)

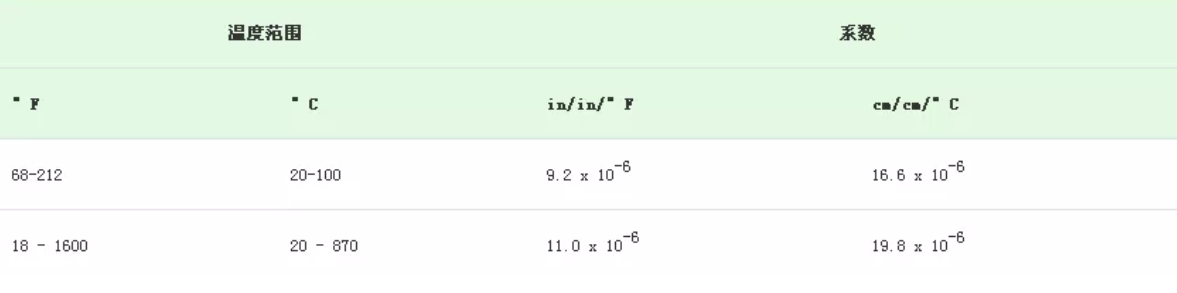

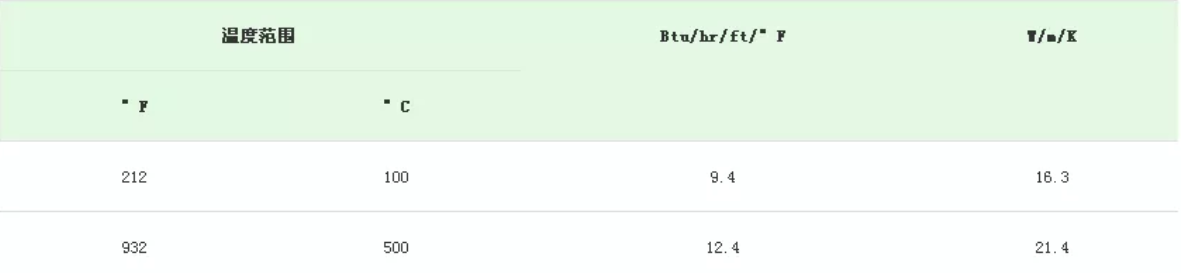

線性熱膨脹系數(shù)：
磁導率：

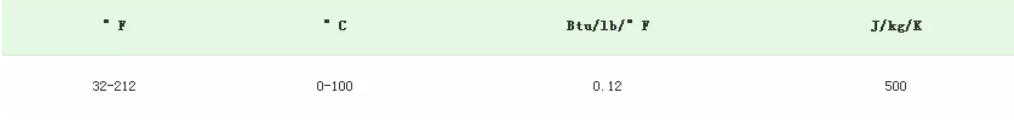

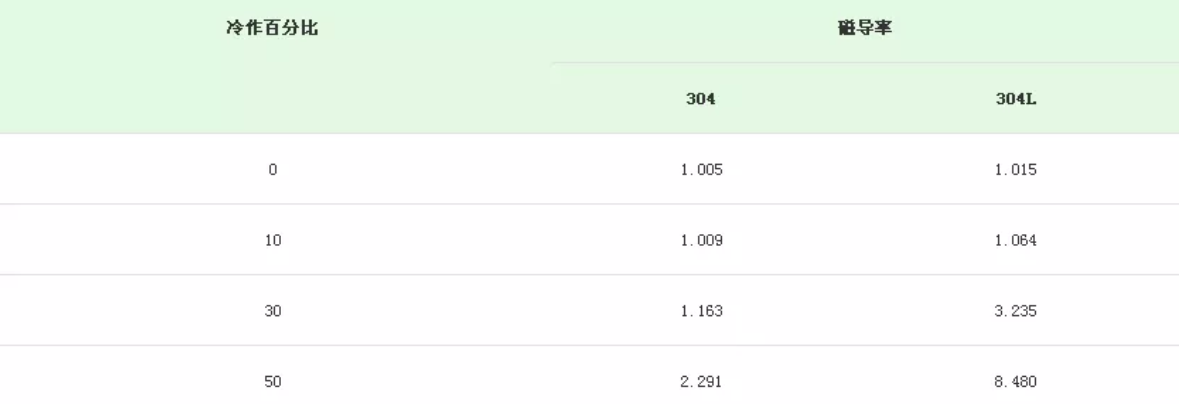

18-8合金在退火狀態(tài)下是無磁性的，磁導率在200H的情況下一般低于1.02。磁導率會因金屬的成分不用而有所不同。通過冷作，可以提高磁導率。
室溫下的機械性能

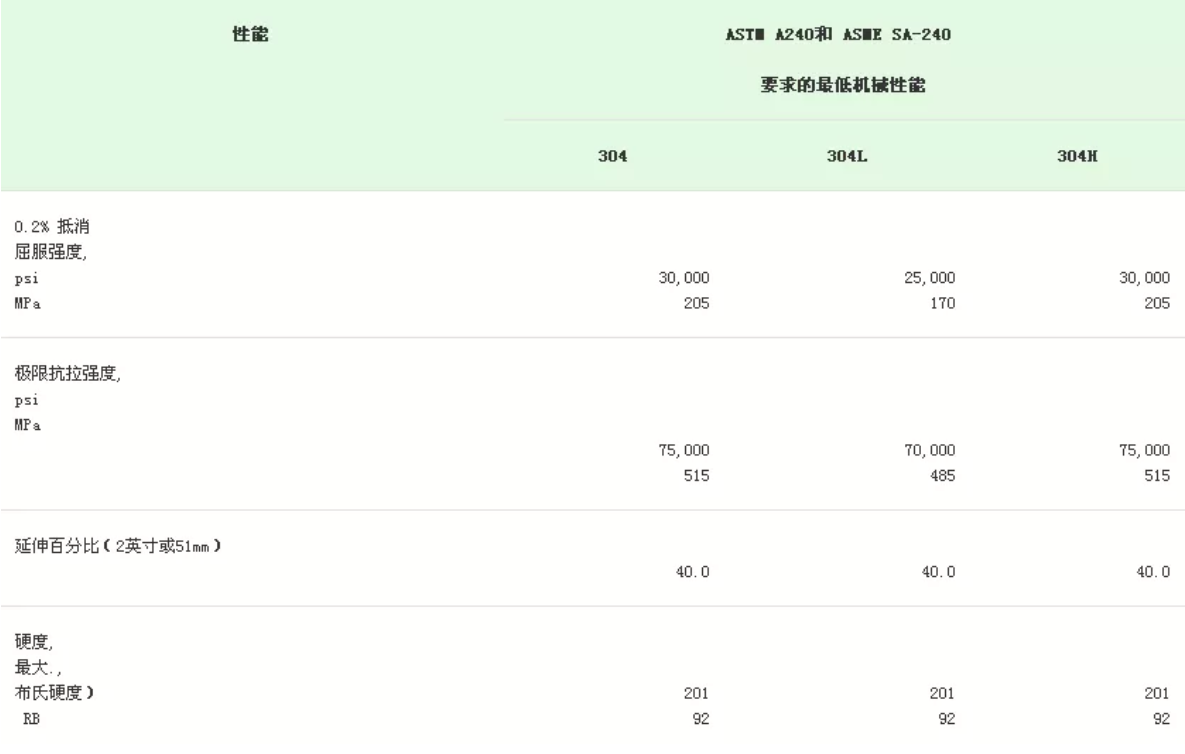

已退火的304和304L奧氏體不銹鋼板，ASTM標準A240, ASME標準SA-240，要求的最低機械性能如下表所示：

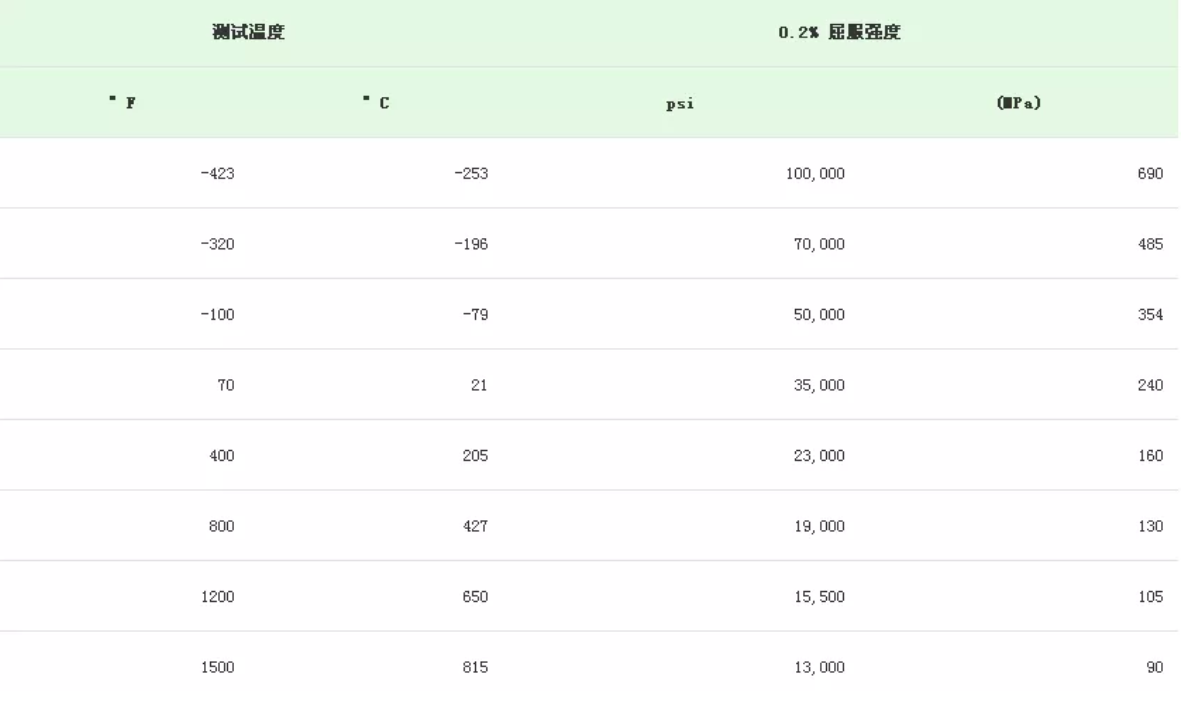

低溫和升溫情況下的短期抗拉性能如下表所示。溫度達到1000°F (538°C)或以上，要考慮應(yīng)力龜裂，應(yīng)力龜裂數(shù)據(jù)也在下表顯示。
已退火的奧氏體不銹鋼即使在低溫條件下，仍然能保持較高的沖擊阻力，再加上低溫硬度和加工性等性能，因此被用于處理液化天然氣和其他低溫環(huán)境下的作業(yè)。夏氏V形沖擊實驗的數(shù)據(jù)如下表所示
3
金屬材料在無限多次交變載荷作用下而不破壞的最大應(yīng)力稱為疲勞強度或疲勞極限。奧氏體不銹鋼的疲勞強度一般來說是抗拉強度的35％，在實際作業(yè)中，疲勞強度也會受其他因素影響，如：增加表面的平滑程度，可以增加疲勞強度，作業(yè)環(huán)境腐蝕性增加，則降低疲勞強度。
材料被焊接過程中會形成溫度階梯，從熔池的熔化溫度到離焊接點稍遠的周圍溫度。被焊接材料的碳含量越高，焊接熱循環(huán)就更容易導致碳化鉻沉淀，對材料的耐腐蝕性有影響。為了保持材料的耐腐蝕性處于最好的水平，因此在已焊接狀態(tài)下作業(yè)，應(yīng)該選擇低碳材料（304L）。另一種做法是，采用完全退火溶解碳化鉻，使標準碳含量的材料恢復高水平的耐腐蝕性。
焊接完全奧氏體結(jié)構(gòu)的金屬，在焊接操作中更容易形成裂紋。因此，304和304L合金中添加了少量的鐵素體，降低材料的裂紋敏感性，達到重新固化的作用。
把18-8奧氏體合金焊接到碳鋼時，通常用309合金（23％鉻－13.5％鎳）或鎳基焊料。
